在張律言先生的著作中，提到螺旋梯是當時AutoCAD很難畫的物件，不過書中只有完成後的圖片沒有詳細畫法。以書中所說的困難處，在新版AutoCAD功能的支援下已完全不成問題

以下仿照書中圖片來畫出兩種螺旋梯

首先是兩道圍牆包覆的螺旋梯，設定是旋轉3/4圈，共27階

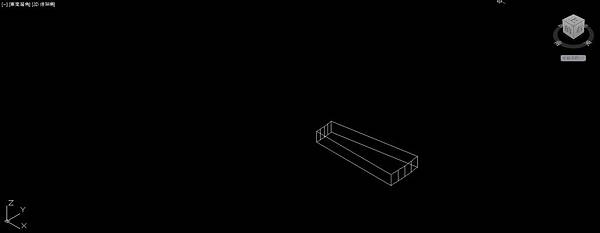

UCS座標切換到上視圖方向；畫出夾角10度的圓弧梯面平面(360*3/4圈/27階)，再以擠出指令擠出成3D實體

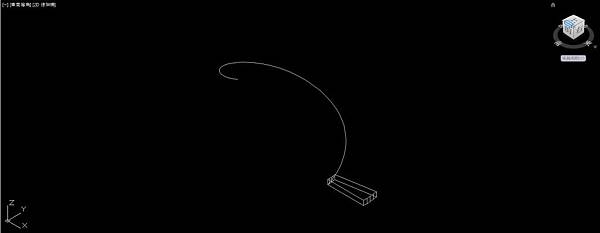

以圓弧梯面圓心為圓心，圓弧梯面內側端點為半徑畫上下兩端半徑相同的螺旋線。設定為旋轉0.75圈(3/4圈)，還有設定螺旋梯的高度

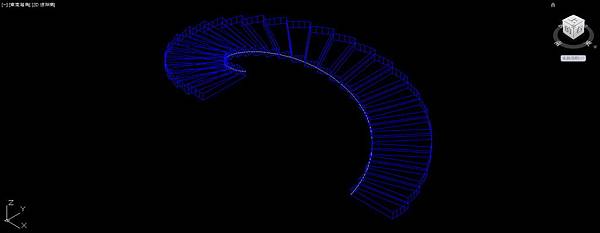

使用路徑陣列指令，先選取梯面，再選擇螺旋路徑，沿路徑項目的數目設定28。完成後把最上面1個梯面刪除，剩下的27個梯面會剛好成為3/4圓

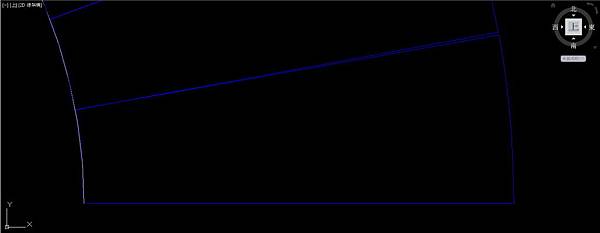

這個方法排列出的螺旋梯面其實沒有對的很齊，從上方放大來看，每個梯面間還是會有偏位的狹縫。不過遠看是看不出來的，而且比舊版AutoCAD省事不少，沒有要求很精準的話就將就點吧

UCS座標切換到前視圖方向；在底下第一階的兩旁畫出包覆圍牆的長方形截面，長方形下端要比階梯低，這樣成形時才可以完全包住梯面。要低多少？可以從兩個階梯高低差的斜率算出來

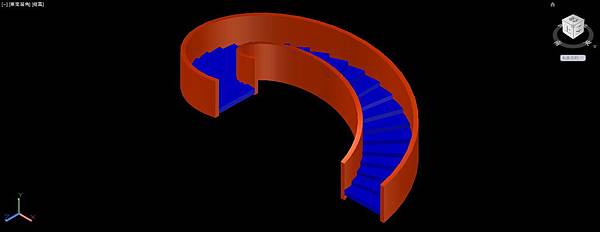

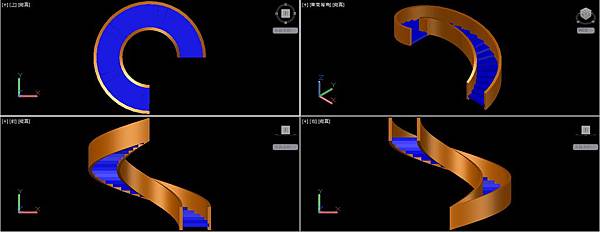

使用掃掠指令，先選擇2個長方形截面，設定不自動對齊路徑，對齊基準點為螺旋線端點，再選擇畫螺旋梯面的那條螺旋線為路徑，完成整個螺旋梯

在舊版AutoCAD很難處理的螺旋圍牆，因為有不自動對齊路徑可以設定，在新版AutoCAD中很簡單就完成

再來畫中央柱子旁邊有扶手的螺旋階梯，一樣設定是旋轉3/4圈，共27階

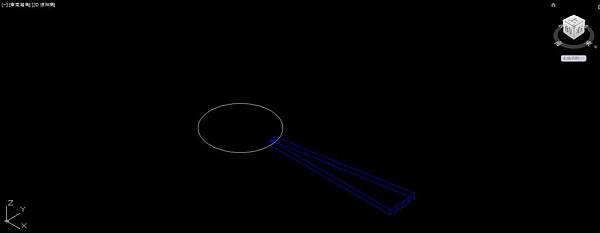

UCS座標切換到上視圖方向；先畫一個圓當作是中央柱子，再靠著中央柱子圓圈畫出夾角10度的圓弧梯面平面(360*3/4圈/27階)，再以擠出指令擠出成3D實體

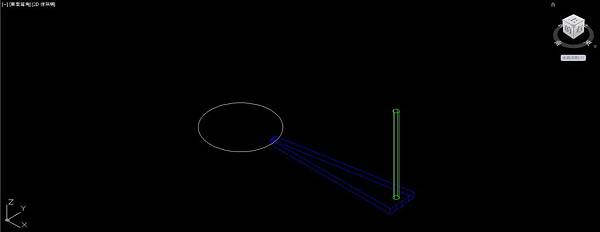

在梯面外側適當位置畫一根圓柱，UCS座標切換到前視圖方向，把圓柱底端上移到貼平梯面上方，完成扶手欄杆

UCS座標切換到上視圖方向；以中央柱子圓的圓心為圓心，梯面外圍端點為半徑畫上下兩端半徑相同的螺旋線。設定為旋轉0.75圈(3/4圈)，還有設定螺旋梯的高度

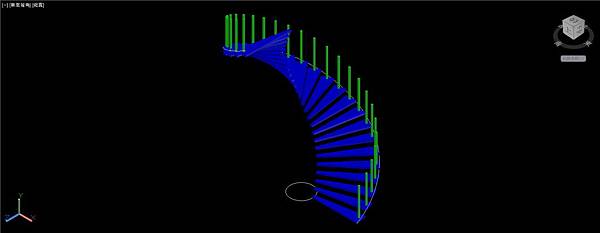

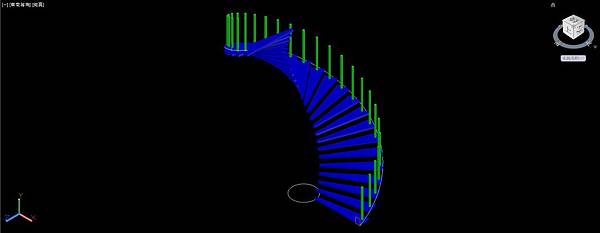

使用路徑陣列指令，先選取梯面和欄杆，再選擇螺旋路徑，沿路徑項目的數目設定28。完成後把最上面1個梯面和欄杆刪除，剩下的27個梯面會剛好成為3/4圓

UCS座標切換到前視圖方向；在螺旋線端點那一面畫扶手截面圖，很多書的範例都是用圓來畫截面，這邊就標新立異用有倒圓角的矩形當截面。把截面的中心點對齊第1根欄杆的中心線

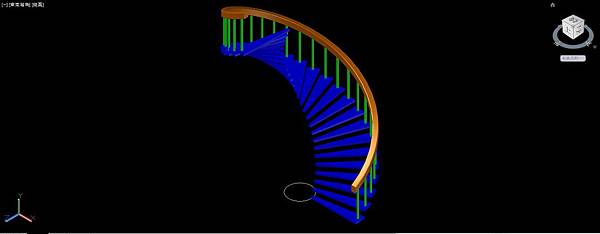

使用掃掠指令，先選擇矩形截面，設定不自動對齊路徑，對齊基準點為螺旋線端點，再選擇畫螺旋梯面的那條螺旋線為路徑，完成扶手；使用移動指令把扶手上移到欄杆上方

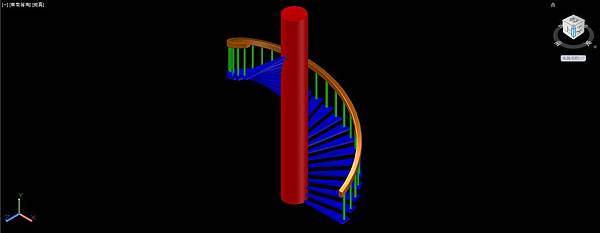

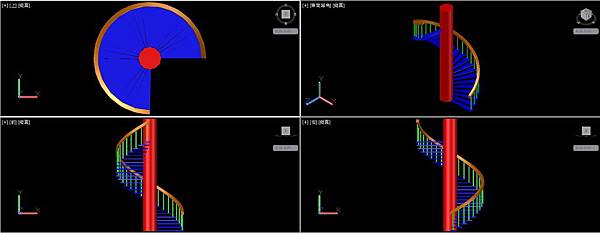

最後把中央圓柱的圓用擠出指令擠出適當高度，完成有扶手的螺旋階梯
