在張律言先生編著的"AutoCAD 3D模型大師"著作中這是第一個有圖卻沒有畫法的範例，說是要考驗讀者

以現在AutoCAD的功能來說不用畫輔助線就可以輕鬆完成

首先切換到上視圖方向，以3D實體功能畫出正立方體

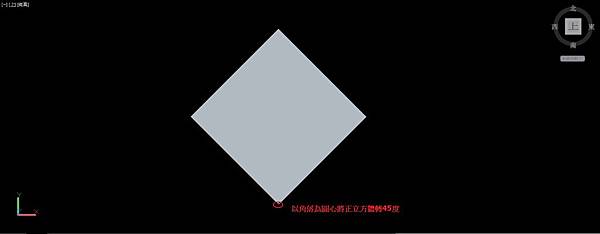

以右下角落為圓心，將正立方體旋轉45度

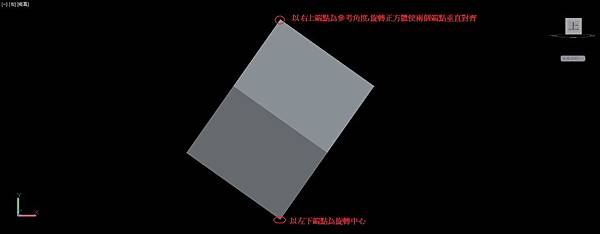

切換到右視圖方向，以左下角端點為旋轉中心，以右上角端點為參考角度，旋轉正立方體使兩個端點垂直對齊

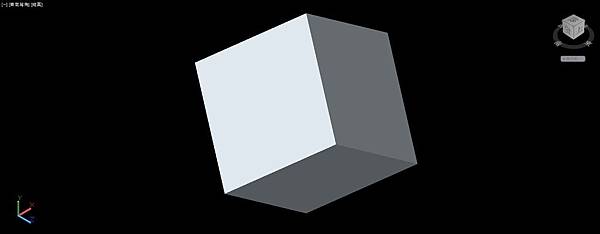

輕鬆就完成書中的圖形

這樣輕鬆完成圖形卻沒有學到什麼技巧，以下來說明舊式的畫法，步驟有點多

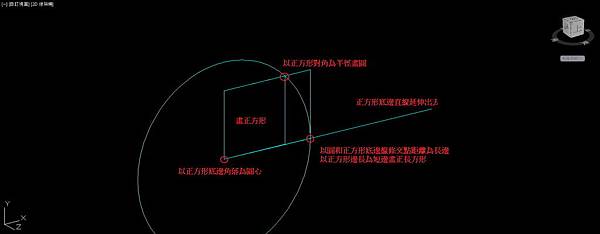

UCS切換到右視圖方向，在輔助線圖層畫一正方形，底邊平行於X軸。以正方形底邊角落為圓心，對角端點為半徑畫圓，正方形底邊直線延伸出去和圓相交。以新的交點和做為圓心的端點距離為長邊，正方形的高度為短邊畫正長方形

以長方形右下角為旋轉中心，長方形對角為參考角度旋轉長方形，使兩個角端點垂直對齊

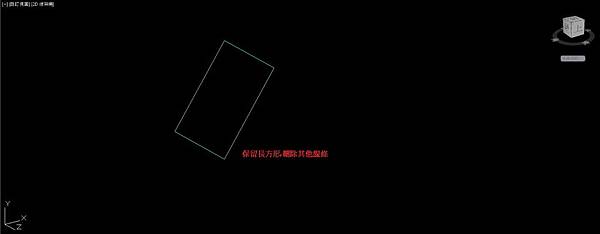

保留長方形，刪除其他輔助線條。這是避免用不到的線條干擾後續作業

UCS切換到上視圖方向，以長方形下端角落為圓心，環形陣列成3個長方形。3個長方形換成不同顏色，這是避免因為顏色相同造成"空間迷航"找不到要畫的點

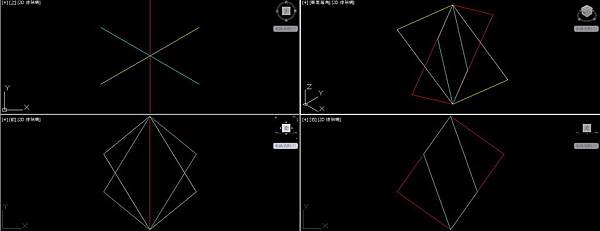

從各個方向觀察長方形是否有正確到位

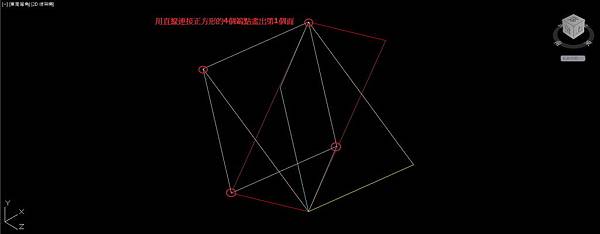

用聚合線連接上方4個端點，畫出第1個正方形面。注意不要"迷航"連錯點，若不確定是否連對點，可切換到其他方向看是否正確

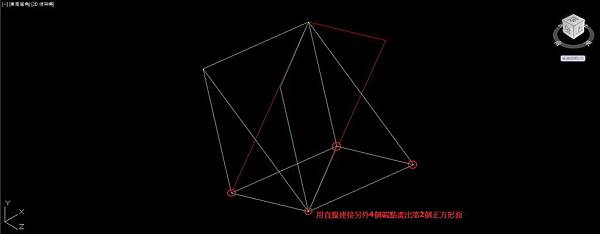

再用聚合線連接相鄰下方4個端點，畫出第2個正方形面

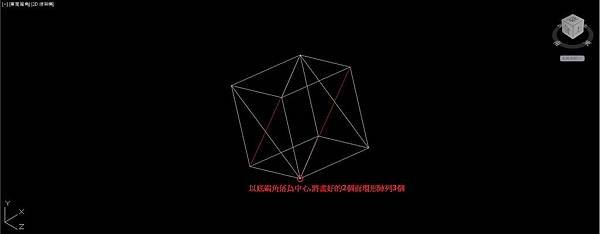

以長方形下端角落為圓心，環形陣列那兩個面成3組，完成站立的正立方體

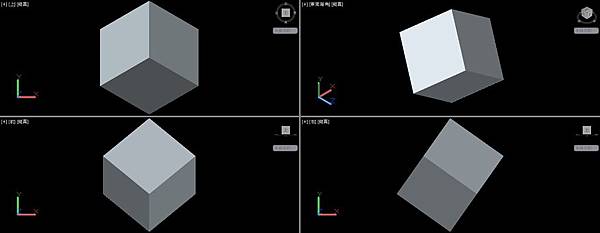

關閉輔助線圖層，擬真觀看成果
