技術#1(真北)


使用地圖:

20140715-11

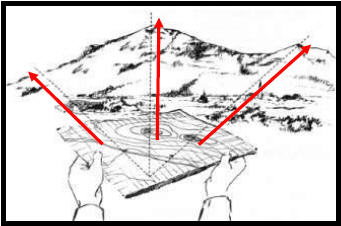

1.識別地圖和地形上幾個標誌性建築或地形特徵(地標)


2.以視覺判斷定位地圖地標與地形地標,使地圖地標與地形地標相對方位保持一致,此時地圖已被定向


3.轉換地圖的方位到真北






技術#2(磁北)


使用指南針與地圖:

20140715-12


1.指南針放在地圖上的MN線


2.地圖和指南針一起旋轉,直到指南針方位讀數為0°度磁北(指南針和MN線在地圖上對齊/平行)


3.地圖的方位為MN






技術#3(真北)


使用指南針與地圖:

20140715-13


1.求磁偏角值在地圖圖框邊緣(左下角),例如東11.5°


2.將指南針邊緣的座標梯尺和指南針的頂部,對正地圖北/南線與前面


3.地圖和指南針一起旋轉,直到指南針上黑色指標線是東11.5°


注:黑色指標線與348.5°(360°-11.5°=348.5°)對準,地圖會指向真北






技術#4 - 當地圖上的位置是已知的

20140715-14


1.你可以在地圖上找到選擇地面地形特徵,例如山丘


2.使用指南針,從你現在的位置()視線面向山丘的方位(295°)


3.通過山丘和你的位置()對齊指南針邊緣的座標梯尺


4.地圖和指南針一起旋轉,直到295°與黑色指標線對齊。地圖是面向MN
