上一篇文章已完成進階的PLSR分析，接下來要驗證分析資料
首先打開建立分析資料的DATA檔案
在功能表Modify最下方有Edit Set...選項
其中的分析參數若進行PLSR分析之前DATA有存檔就應該還在不用重設
接著打開功能表Task底下的Predict...選項

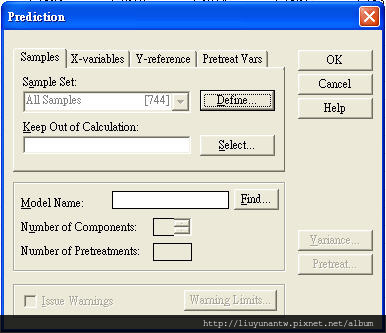

會跳出設定視窗，設定的項目和進行PLSR分析時差不多
在視窗中的Samples那一頁中，Sample Set:那一項可以直接使用內定值All Samples，也可以選擇在參數設定視窗中Sample Sets設定的參數
在視窗中的X-variables那一頁中，Variable Set:那一項要選擇參數設定視窗中Variable Sets設定的第一個參數，設定為光譜變量範圍

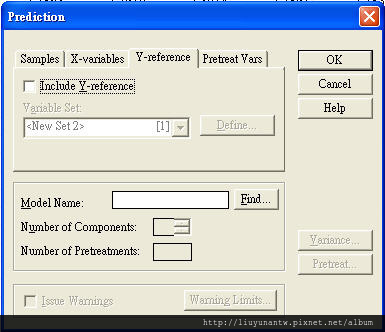

在視窗中的Y-variables那一頁中，若驗證反推資料不需要原實測數據做比對，則Include Y-reference那一項可以不選，Variable Set:直接使用預設值
若需要原實測數據做比對，則Include Y-reference那一項要選，Variable Set:那一項要選擇參數設定視窗中Variable Sets設定的第二個參數，設定為實測數據

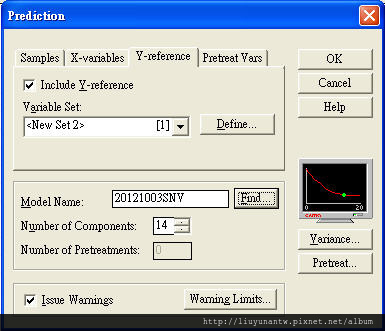

接下來的重點是視窗底下的Modle Name:那個選項，點擊旁邊Find...會跳出檔案選擇視窗，選擇PLSR分析完成後儲存的Result格式檔案，選則好後點擊Select關閉檔案選擇視窗，回到設定視窗
這時可以看到設定視窗底下的Modle Name:那個選項已變成選擇的檔名，同時底下Number of Components:那一項會自動顯示一個數值。那一項數值就是前面文章提到儲存Result格式檔案時，底下Information方框顯示分析結果的相關數據，往下捲動其中的Suggested Number of PCs:那一項。就是實測數值和預測值最接近誤差最小的點，要取出的分析資料就是這個點的資料
按OK之後會出現驗證推算進度表

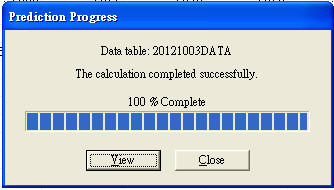

驗證推算完成後，進度表底下Abort字樣會變更為View字樣，點選View會顯示驗證結果
驗證結果的畫面會分成兩半，上方是以圖表表示，下方是以數值表示。驗證的結果可以存檔
上方圖表很密集不容易看清楚，可以使用圖像功能表的Frame Scale工具，框選圖表一部分放大查看
放大的圖表可以看到，每個樣本以十字線加上藍色方框顯示，十字線的中心是檢量線(數據建模)對原光譜資料分析後的預測值，藍色方框則是以預測值為中心的預測偏差範圍
底下表格顯示每個樣本的3項數值：Predicted(光譜預測值)、 Deviation(偏差值) 、Reference(實測數據)

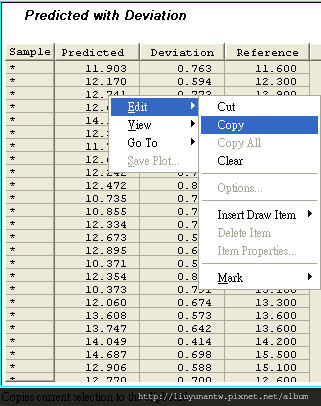

可以在表格上按滑鼠右鍵，從跳出的選單中選擇剪下或複製整個表格的數據

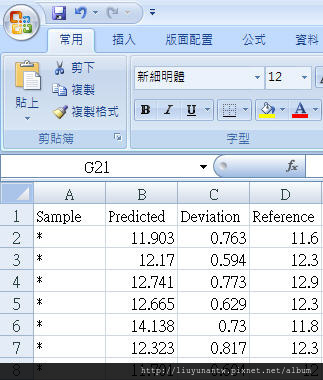

剪下或複製的數據可以貼到Excel檔案內做其他的分析處理
取出檢量線(數據建模)的方法：在下拉式功能表File中間Import內的Unscrambler Results...項目

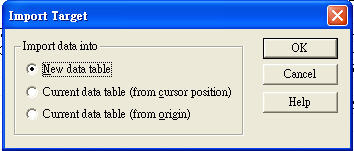

點選後會跳出小視窗，使用另開視窗的預設值即可，按OK關閉視窗
會再跳出選擇檔案的視窗，選擇PLSR分析完成時儲存的檔案，選擇檔案後按Import
會再跳出另一個選擇視窗，列出可以輸出的項目列表
在選擇視窗先選擇B0W這個選項，在中間PCs (1-20):項目鍵入上面提到的Suggested Number of PCs:那一項數值，再來選擇BW那個選項，之後按OK。B0W這個選項是截距，BW這個選項是迴歸係數

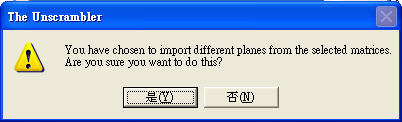

會跳出一個小視窗，按OK跳過即可

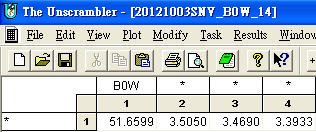

再來會出現檢量線(數據建模)的數據表格，這時數據是橫向排列的

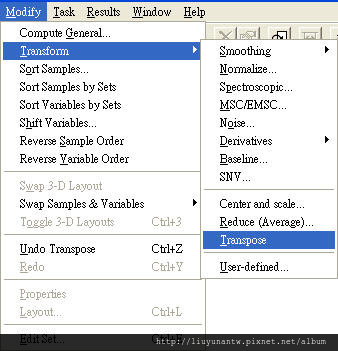

因為數據要存成Excel或文字檔才能給LabVIEW使用，所以選擇功能表Modify的Transform的Transpose選項，完成資料縱橫轉換
轉換後的資料已變成縱排，先存檔。然後將資料複製貼回Excel，另存Excel檔(建議存成txt檔案LabVIEW程式比較好處理)
最後在LabVIEW中實際應用檢量線(數據建模)來預測光譜資料
計算公式：SUM(迴歸係數 * 光譜資料) + 截距
光譜資料必需是處理過的資料
迴歸係數和截距必需是和光譜資料處理方法相同的資料進行PLSR分析後算出來的
計算公式轉成LabVIEW程式
