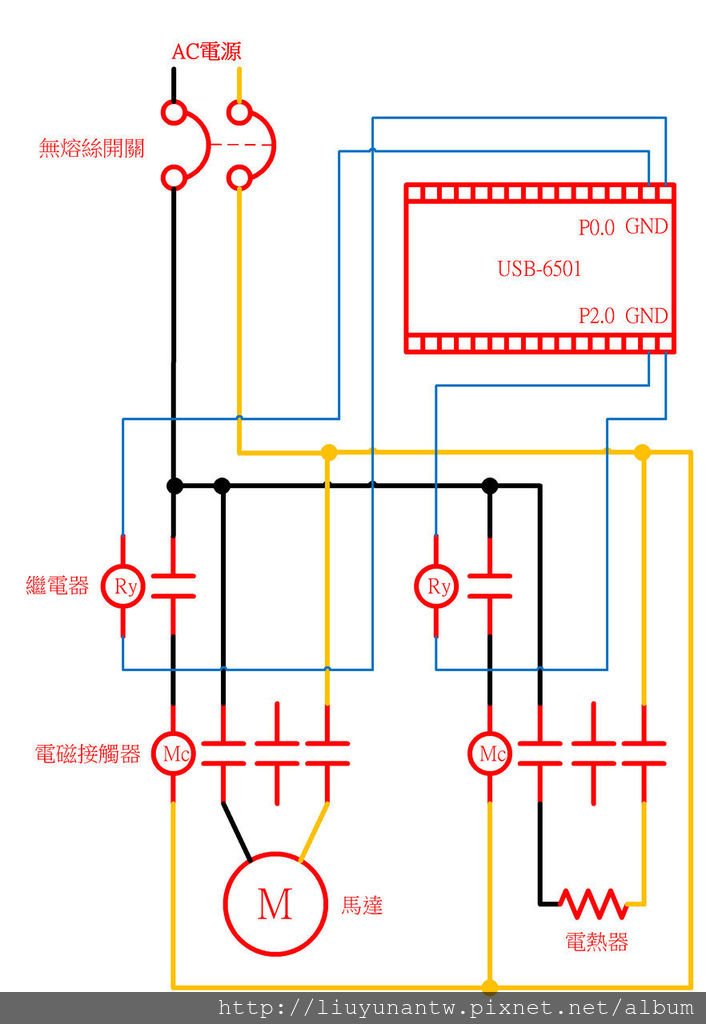

不知道你對工業配電的知識了解多少？配電的問題也是很複雜的，實際電控元件的規格還要看你負載的風扇和電暖器功率有多大來決定，電路的保護措施也是。先畫個簡單的沒有保護措施的電路圖提供參考，若要加保護措施記得要加在電磁接觸器的主電路那邊，不是加在繼電器的控制電路那邊
USB-6501輸出的5V電壓和控制接點的耐電壓很弱，不可能透過繼電器直接驅動風扇和電暖器，所以是再透過繼電器去驅動電磁接觸器(電磁開關)來控制風扇和電暖器
繼電器的部分要注意，USB-6501不是隨便雜牌貨都能控制，有時相同標稱規格的繼電器換個廠牌就是驅動不了，我是使用固態電驛，輸入端電壓是3-32VDC，輸出端是24-280VAC的規格
