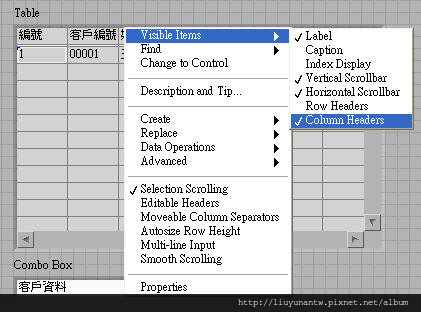

接收從資料庫表單讀取來的資料的Table元件若要顯示欄位名稱，則必須在人機畫面上的元件按滑鼠右鍵，從跳出的選單中點選Column Headers這一項讓欄位顯現，再依序打入欄位名稱

在資料庫中只有一個表單時是沒啥問題，但若資料庫中含有多個表單時，欄位名稱並不會隨著讀取不同的表單自動變更

為了能在人機畫面切換查詢其他表單，把SQL查詢指令那一項字串拆成2個部份，表單名稱用Combo Box元件作成可點選切換的物件，再來的問題就是如何讀取資料庫表單的欄位資料，使Table元件的欄位名稱隨著不同表單的讀取自動變更

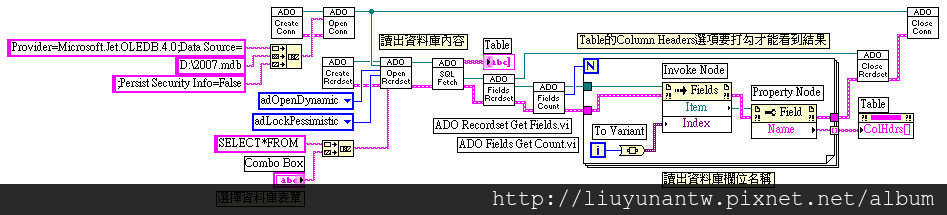

在此必須使用到上上一篇文章提到的較複雜的讀取資料庫方法，在那方法的SQL Fetch Data (GetString).vi元件後面再追加ADO Recordset Get Fields.vi和ADO Fields Get Count.vi 兩個元件，以取得表單的全部設定資料

取得的資料在用For Loop進一步分解出需要的部份，在For Loop中使用Invoke Node和Property Node元件來解析資料

Invoke Node元件切換到Item和Index，Index使用For Loop自動切換欄位，由Item輸出結果

而Property Node元件切換到Name分解出每一欄位名稱，從For Loop輸出欄位名稱的陣列資料

要接收欄位名稱的陣列資料需使用Table元件的Property Node，在Table元件上按滑鼠右鍵從跳出的選單中點選Property Node這一項，點按改變Property Node的項目成為Column HeadersΠ(欄位名稱)

執行後即可看到若讀取其他表單則Table元件上的欄位也會跟著改變

成功讀取欄位名稱後面臨到另一問題，那就是Table元件的欄位寬度是固定的，要看到完整的資料內容勢必手動調整欄位大小

希望在讀取其他表單時能自動調整Table元件的欄位寬度，於是嘗試用程式讀取資料庫表單的欄位大小設定值

在試驗過程中遇到一個瓶頸，Access資料庫表單自動編號的主索引欄位大小是不可變的，而其欄位大小的值很小，讀到Table元件的那個欄位寬度會跟著縮到看不出內容。最後決定在處理欄位寬度的資料時略過那一欄

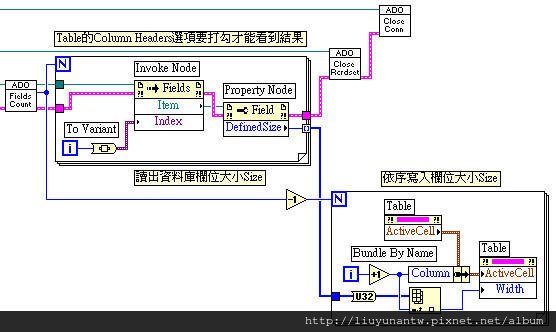

讀取欄位大小的值並沒有想像中困難，只要點按改變Property Node的項目成為DefinedSize即可。困難的反而是如何寫入Table元件，最後還是用For Loop來解決

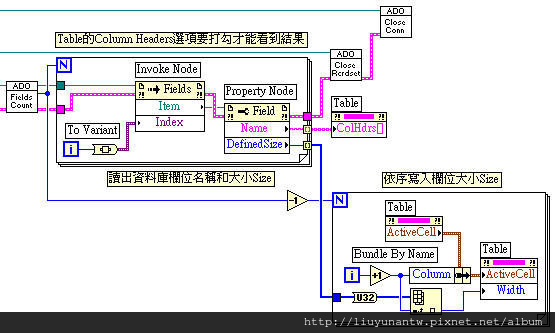

這次還是使用Table元件的Property Node，用For Loop切換ActiveCell的Column順序，將分解的欄位大小數值依序填入Cell Size的Width項目中

執行後即可看到若讀取其他表單則Table元件上的欄位寬度也會跟著改變

統合讀取資料庫表單欄位名稱和欄位大小的功能，終於能在讀取其他表單時自動變更欄位名稱和寬度
