最近的案子指定要用標籤印表機列印圓型標籤，還指定每張標籤要印3行字，公司採購的是TSC TTP-343 Plus這一型的標籤印表機
很奇怪的是照著手冊寫程式測試，VB可以成功控制列印，LabVIEW 7.1版就是有問題，在執行指定電腦輸出埠那邊就會出錯誤訊息，改用LabVIEW 8.6版去寫卻完全正常。要是有人知道LabVIEW 7.1版會出錯的原因請mail告知，萬分感謝

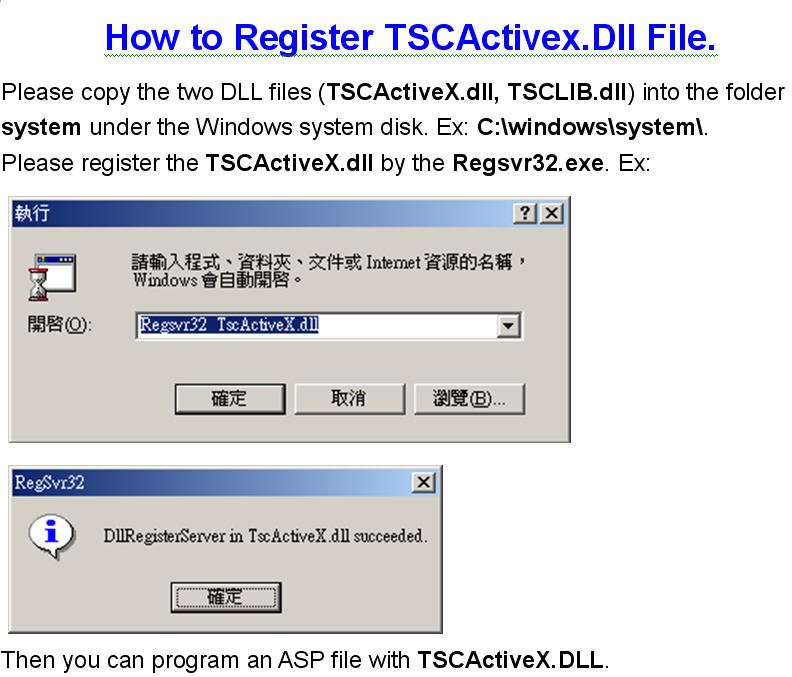

採購來的標籤印表機有附光碟片，按照說明手冊把TSCActiveX.dll和TSCLIB.dll這2個檔案複製到C:\windows\system資料夾內，然後在開始功能表的執行那邊輸入Regsvr32 TSCActiveX.dll後按確定，裝好驅動程式
光碟片內有許多電子手冊，需要的是TSCLIB.DLL函式庫使用說明(中文)和TSPL/TSPL2 Programming Language(英文)
TSCLIB.DLL函式庫使用說明有附VB範例程式，直接改寫成LabVIEW程式即可。要列印條碼或其他文字圖形的命令語法全在那本英文手冊中，用的語法是TSPL語言
這次的案子只要求列印文字，條碼和圖形都沒有，只使用到用作業系統字型列印功能，很簡單
完成的程式要在其他程式當SubVI使用

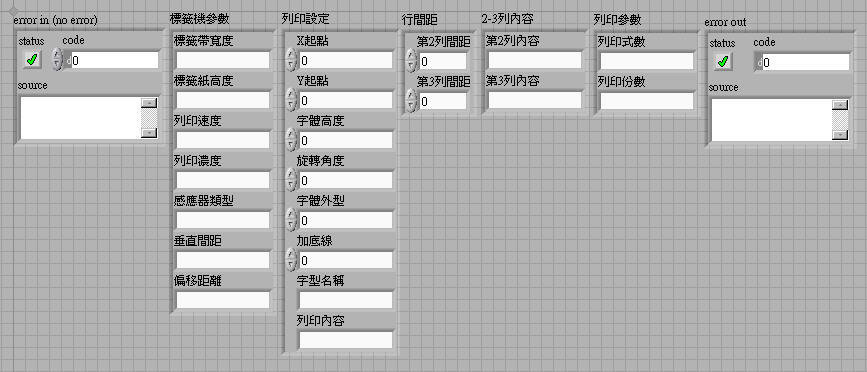

完成程式面板如下圖：
依順序為：error in→標籤機參數→列印設定～第1列內容→每行間距→第2～3列內容→列印參數→error out
1.標籤機參數：
a.標籤帶寬度：設定的是圓形標籤紙帶的總寬度，不是手冊所寫的標籤寬度
b.標籤紙高度：設定的是圓形標籤到標籤的中心距離，不是手冊所寫的標籤高度
c.列印速度：單位是吋/每秒，設定為3每秒3吋左右即可
d.列印濃度：從0～15，數字越大越黑，設定為8～10之間即可，設為15有可能燒壞印字頭
e.感應器類型：設為0使用內定的垂直間距感測器
f.垂直間距和偏移距離：設定的是垂直間距感測器的位置偏差量，使用一般標籤紙時全設定為0
2.列印設定：
a.x起點和y起點：設定的是列印起始點，要注意的是x起點是從標籤紙帶的邊緣開始算，y起點是從垂直間距感測器的定位點開始算
b.字體高度：TSC TTP-343 Plus解析度是300dpi，每12dpi等於1mm
c.旋轉角度：以逆時針計算，有0、90、180、270
d.字體外型：從0～3，依序為標準、粗體、斜體、粗斜體
e.加底線：設0不加底線、設1加底線
f.字型名稱：這裡要輸入作業系統有安裝的字型名稱(例如：標楷體)
g.列印內容：第1列要印出的內容。要注意中文字等全形字高等於寬，英文字等半形字寬只有一半，總字數的寬度不要超過標籤可印範圍，要仔細計算
3.行間距：
設定第2、第3列和第1列間的間距，注意間距必需大於等於字高，否則列印的字會重疊，而重疊部分不會印出
4.2-3列內容：
第2列、第3列要印出的內容。要注意中文字等全形字高等於寬，英文字等半形字寬只有一半，總字數的寬度不要超過標籤可印範圍，要仔細計算
5.列印參數：
a.列印式數：設1只印1張，設3會連印3張標籤
b.列印份數：使用一般標籤紙時設定為1即可，大於1標籤機會亮錯誤紅燈
完成的全部程式碼如下圖：
依順序為：error in→開通訊埠(openport)→標籤機參數(setup)→清除上一筆列印暫存資料(clearbuffer)→列印設定(windowsfont)～第1列內容→第2列間距→第2列內容→第3列間距→第3列內容→列印參數(printlabel)→關通訊埠(closeport)→error out
列印設定之所以要串連3個是因為要列印3行字
以下依序說明每個函數的設定：
在LabVIEW中要叫用DLL檔案要使用Call Library Function Node元件

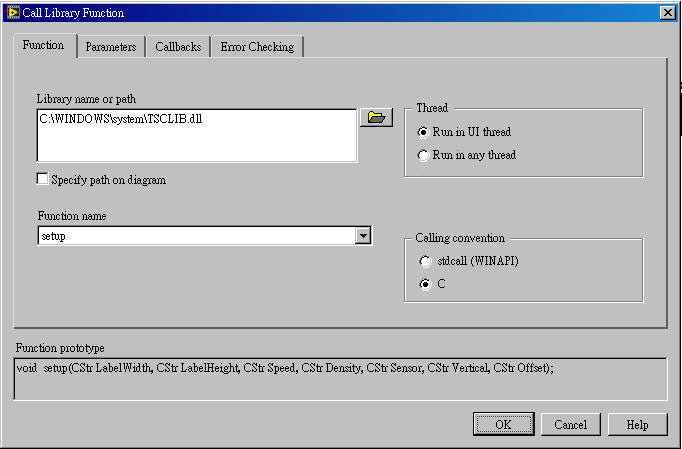

在Call Library Function Node元件的設定項目Function那一頁，Library name or path那一項選擇C:\windows\system\TSCLIB.dll，底下Function name可選擇能使用的函數庫

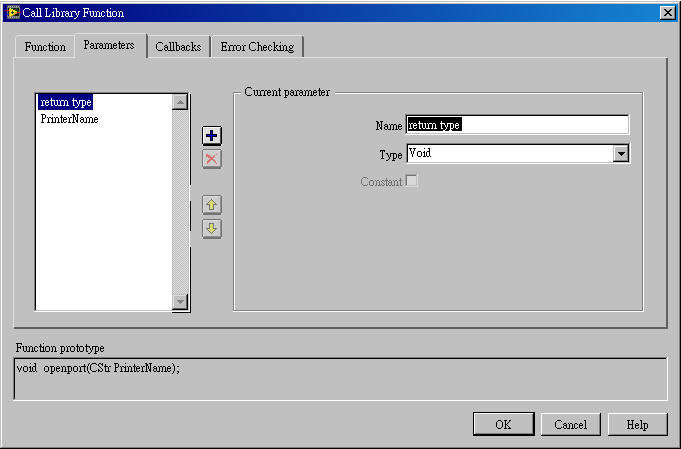

在Call Library Function Node元件的設定項目Parameters那一頁，可以設定輸入和輸出的項目，輸入和輸出的項目名稱可自訂，自己知道意思就好，我底下的設定名稱是按照VB的範例
其中一開始就有基本的return type這一項，因為這個TSCLIB.dll每項函數庫都沒有執行狀況的訊息輸出，Type保持為Void無輸出即可

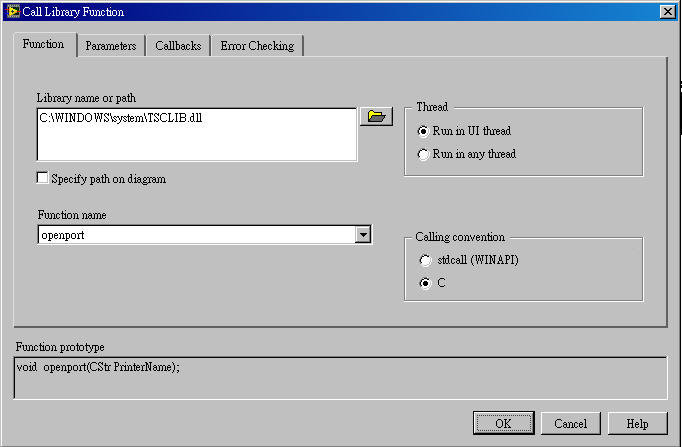

第1個openport函數庫，用來設定電腦輸出埠名稱
在輸入項目那邊新增
PrinterName，Type設定為String(文字)，String format設定為C String Pointer，電腦輸出埠名稱就是標籤機安裝後在印表機和傳真那邊顯示的名稱

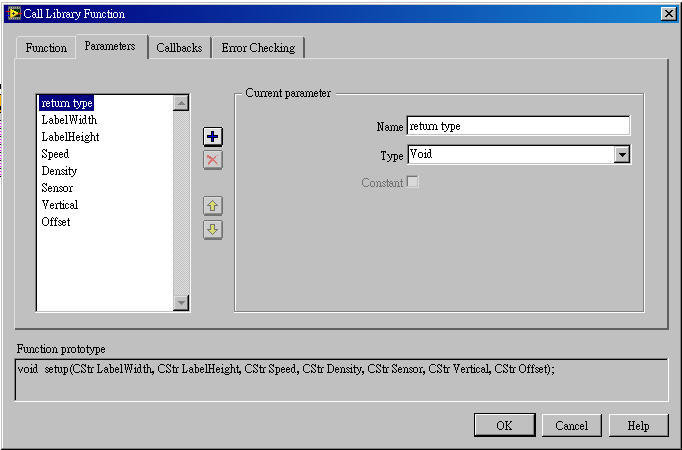

第2個setup函數庫，用來設定標籤機參數
在輸入項目那邊新增
LabelWidth → Type設定為String(文字)，String format設定為C String Pointer，標籤帶寬度
LabelHeight → Type設定為String(文字)，String format設定為C String Pointer，標籤帶高度
Speed → Type設定為String(文字)，String format設定為C String Pointer，列印速度
Density → Type設定為String(文字)，String format設定為C String Pointer，列印濃度
Sensor → Type設定為String(文字)，String format設定為C String Pointer，感應器類型
Vertical → Type設定為String(文字)，String format設定為C String Pointer，感應器垂直偏差間距
Offset → Type設定為String(文字)，String format設定為C String Pointer，感應器左右偏差間距

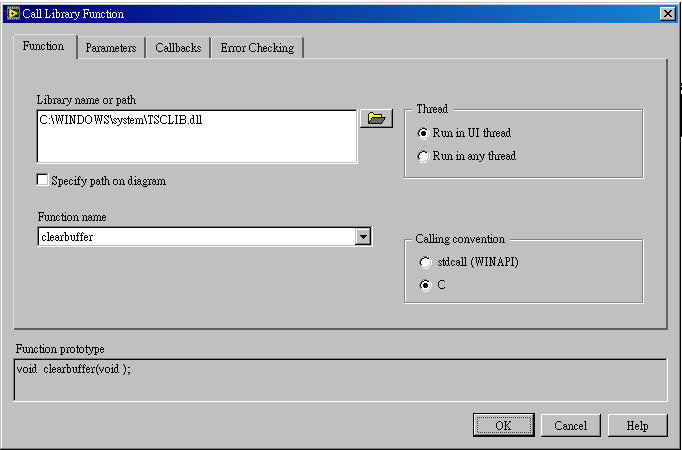

第3個clearbuffer函數庫，用來清除上一筆列印暫存資料。這個函數庫沒有輸出入項目，不需設定

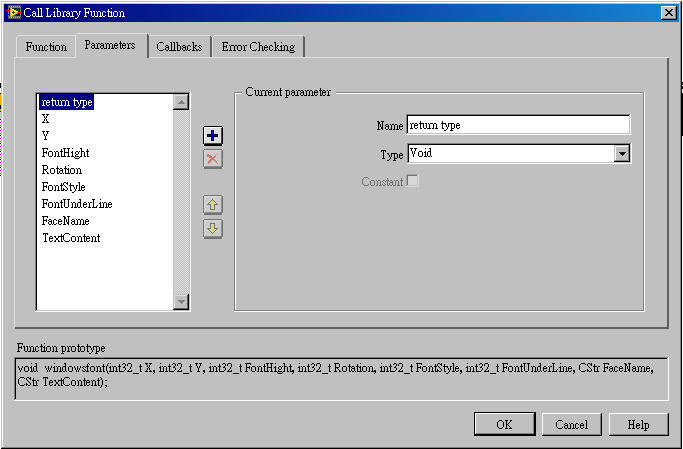

第4個windowsfont函數庫，使用作業系統安裝的字型列印文字
在輸入項目那邊新增
X → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，列印起點距離標籤紙帶的偏移量，單位為DPI
Y → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，列印起點距離垂直間距感測器定位點的偏移量，單位為DPI
FontHight → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，字體高度，單位為DPI
Rotation → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，字體旋轉角度
FontStyle → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，字體外觀
FontUnderLine → Type設定為Numeric(數值)，Data type設定為Signed 32-bit Integer，字體加底線
FaceName → Type設定為String(文字)，String format設定為C String Pointer，字型名稱
TextContent → Type設定為String(文字)，String format設定為C String Pointer，要列印的文字

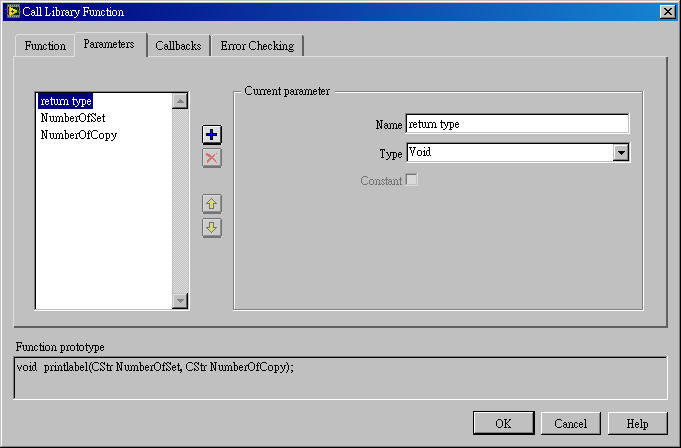

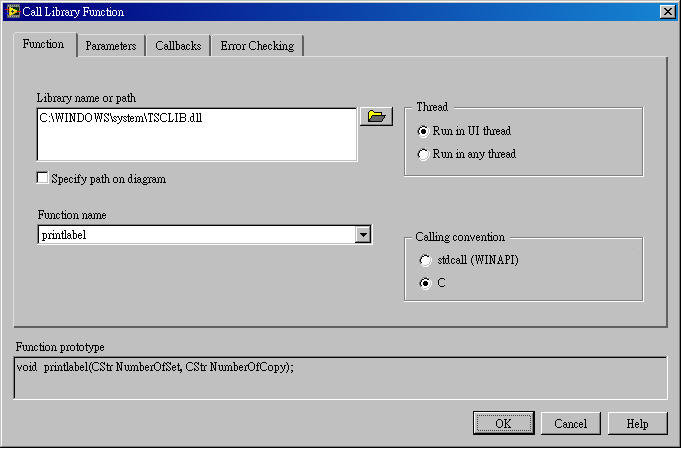

第5個printlabel函數庫，設定列印參數列印，這函數執行時會標籤機會依照設定開始列印
在輸入項目那邊新增
NumberOfSet → Type設定為String(文字)，String format設定為C String Pointer，列印式數
NumberOfCopy → Type設定為String(文字)，String format設定為C String Pointer，列印份數
第6個closeport函數庫，用來關閉輸出埠。這個函數庫沒有輸出入項目，不需設定
