何謂"八皇后"問題？
< 維基百科 > 內的說明
八皇后問題是一個以西洋棋為背景的問題：如何能夠在 8×8 的西洋棋棋盤上放置八個皇后，使得任何一個皇后都無法直接吃掉其他的皇后？為了達到此目的，任兩個皇后都不能處於同一條橫行、縱行或斜線上
這個問題被稱為遞迴問題的典型，網路上搜尋"八皇后"就可找到一堆資料，但是關於正確的解法程式...可說幾乎都是C語言的天下，其他程式語言的解法幾乎少到可列入保育類了
網路上找到用LabVIEW的解題程式少到用一隻手的手指都算的出來，用的方法都很類似：先隨機放上8個皇后，在去檢查是否為正解？這種做法往往迴圈要跑個幾萬次才得到1個解，那要得到全部92個解迴圈要跑幾次呢？而且解題的過程和"遞迴"毫無關係，只能算是暴力式解法

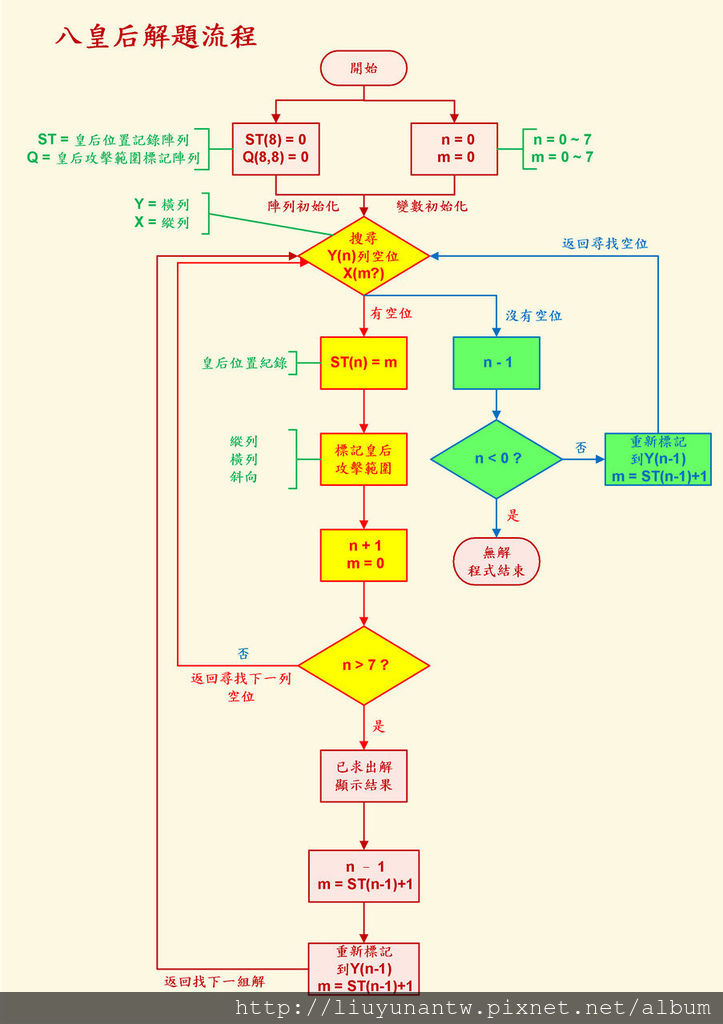

這一題真要做也不是很簡單，花了幾天先畫了解題的流程圖，又花了幾天修改流程圖，使整個流程簡化，最後完成如下圖的流程圖
有部分流程參考了其他程式語言寫的程式，但沒有全盤照抄改寫。因為其他程式寫了十幾行的東西，有時LabVIEW一個元件就解決了。一些特殊點的寫法在2010版的LabVIEW有類似性質的元件可套用，在舊版的LabVIEW都沒有。這個流程圖則是針對7.1版的LabVIEW去修正
再來針對流程圖來寫程式
分析整個流程圖，有幾個步驟是重覆執行使用的，所謂的"遞迴"指的就是此一反覆執行的動作，這重覆的部分應用上要寫成SubVI來簡化程式，重覆的動作有：
1.搜尋空位：搜尋可放皇后的有效空位
2.標記皇后：標記皇后在棋盤上的攻擊範圍，在搜尋空位時就會把標記過的座標點當作無效空位
3.重新標記：當搜尋不到有效空位時，回溯到上一步驟的有效空位，再搜尋下一個有效空位做標記
4.顯示解答：依照流程圖得到的解只是每個皇后的座標而已，所以要再把座標轉成圖形畫面輸出
先製作SubVI程式：

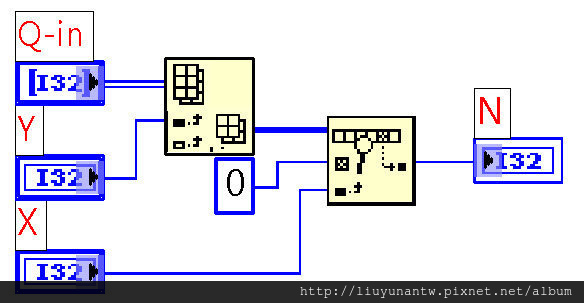

1.搜尋空位：
基本上只是要搜尋每個Y列上的有效空位X？，所以用Index Array元件來自動指定要搜尋的Y列。搜尋就使用Search 1D Array元件，搜尋的起點之所以拉出來設為輸入點，是希望程式找到的空位無解時，能自動跳過那個空位找下一個空位。因為標記皇攻擊範圍用的2D陣列初始值為0，標記過的位置值為1，所以搜尋的值設定為0

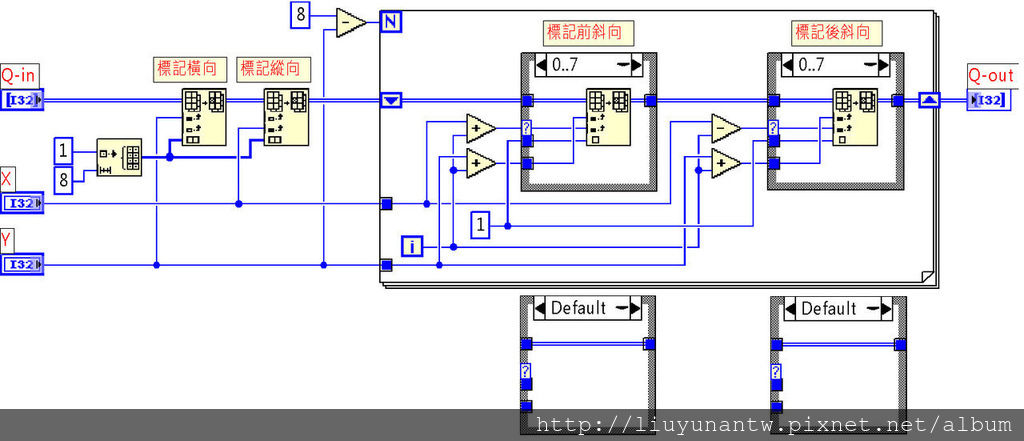

2.標記皇后：
標記程式的部分借重Replace Array Subset的功能，基本上是以找到的空位為中心，把縱橫斜向的原本值0置換為1

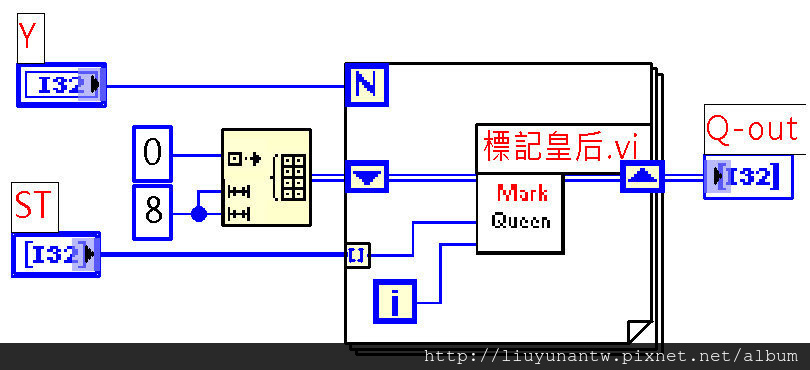

3.重新標記：
重新標記借重標記皇后這個SubVI的功能，基本上是先把標記皇后攻擊範圍用的2D陣列所有值還原為0，再以已記錄的皇后位置重新標記置換攻擊範圍的值為1

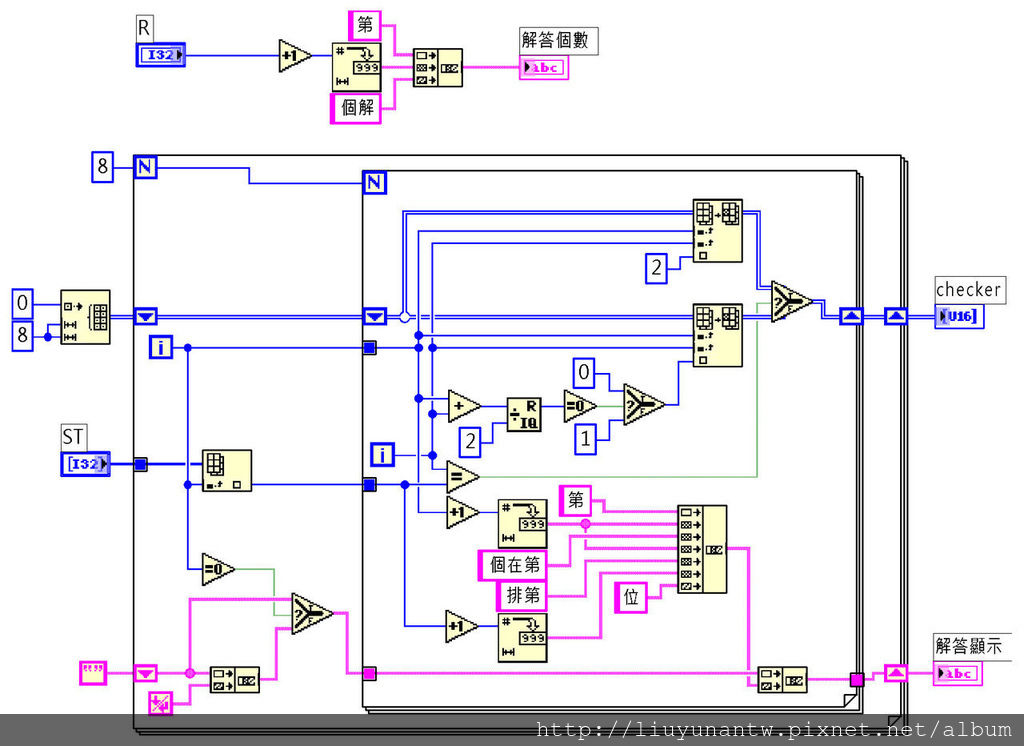

4.顯示解答：
顯示部分分成兩大部分，一個是文字敘速部分，另一個是圖形顯示部分
圖形顯示的部分比較傷腦筋，要能解決顯示棋盤黑白交錯格子和顯示皇后位置的問題，於是用Pict Ring元件放進黑、白和皇冠圖片，成為一個有3種狀態的物件

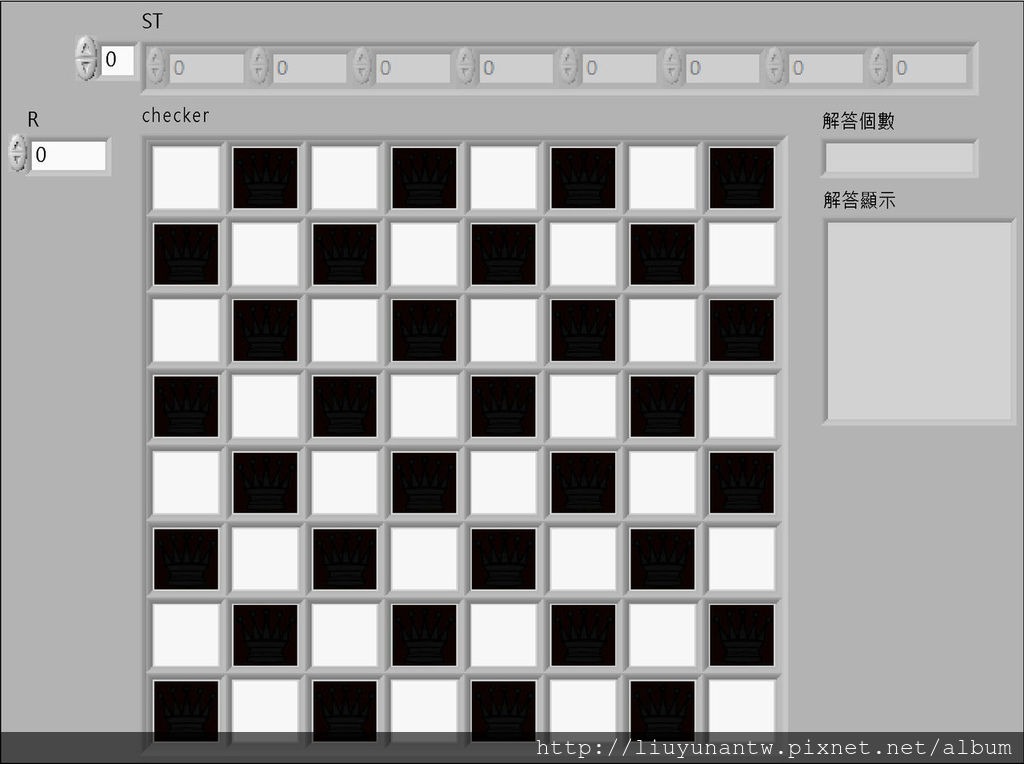

再放進陣列內構成棋盤
棋盤面板完成後，再來就是依需求完成把紀錄皇后位置數值轉換為顯示陣列的程式
再來寫主程式
依照流程分拆成兩大部分：

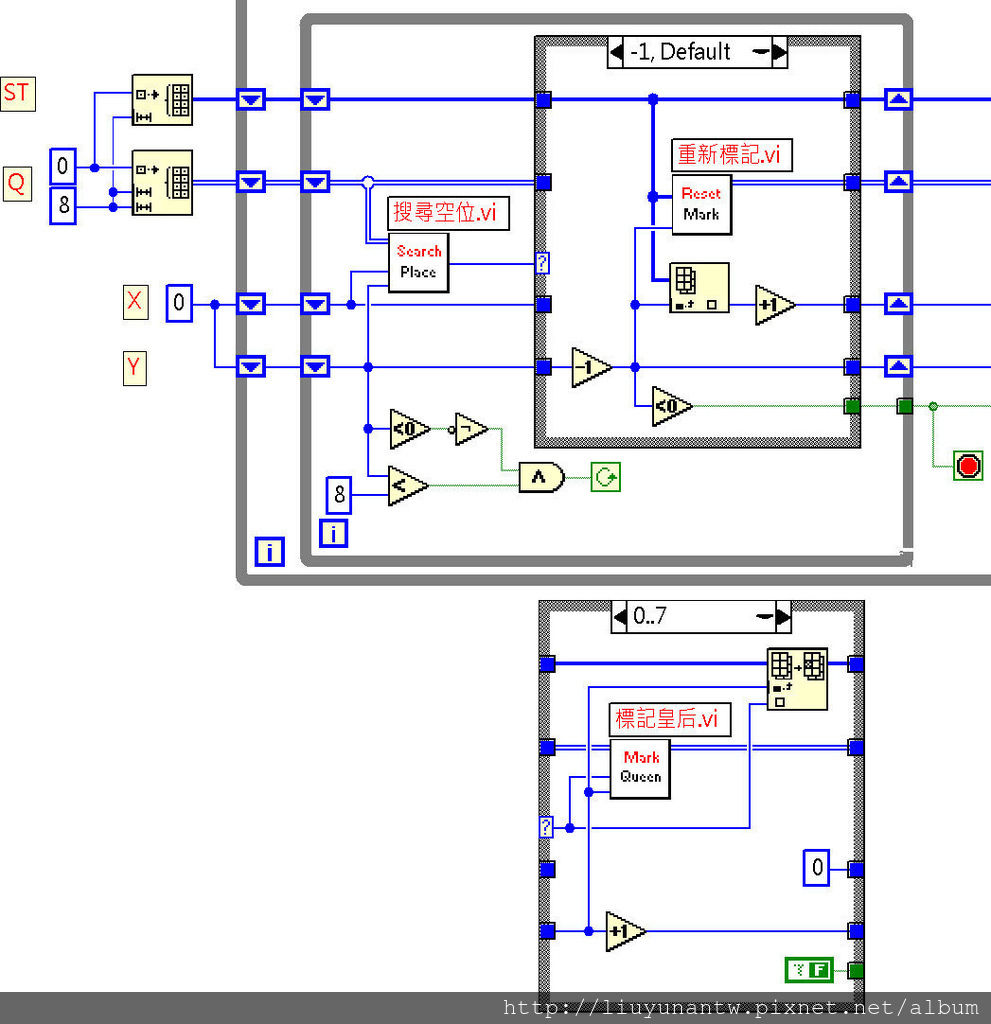

左半邊利用迴圈不停的回溯搜尋，直到有解或無解時才停止迴圈

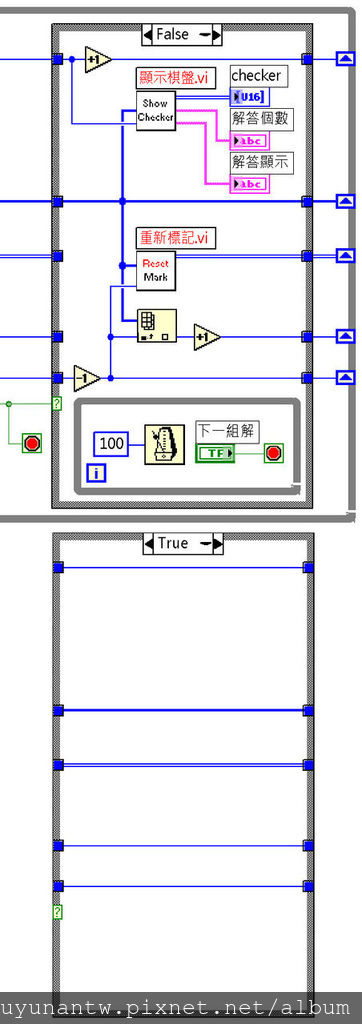

右半邊在無解時不執行，有解時就轉換成文字和圖形顯示結果。下方放迴圈，是希望以手動控制一次只顯示一組解

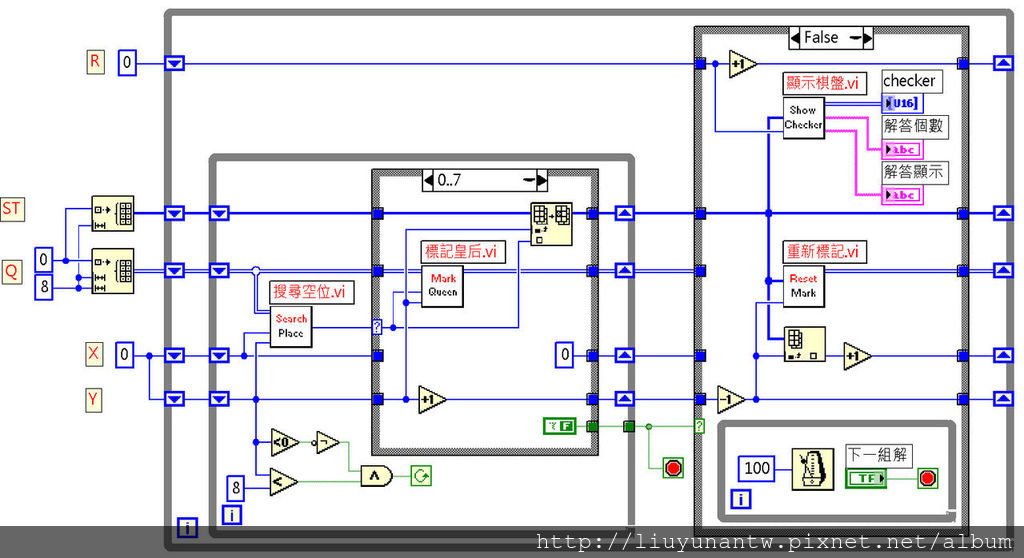

完成的完整程式架構

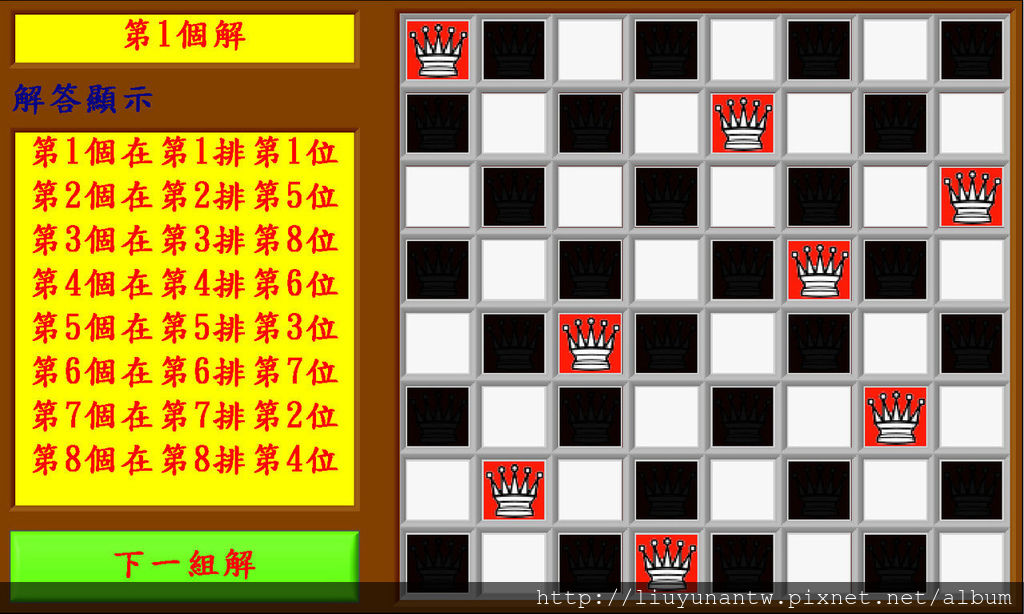

解答顯示面板
