先在前置面板放上Pict Ring和LED的Boolean元件各一個，LED先調整好外型大小，放進去Pict Ring的圖形是原先的大小無法放大，圖形要大就要在放進去前調好大小

對Boolean元件按滑鼠右鍵，從跳出的選單中選Customize...，會跳出Control編輯視窗

在Control視窗點選工具列上板手圖示進入編輯模式，圖示會變成筆型圖示

對Boolean圖形中央的圖塊按滑鼠右鍵選Copy to Clipboard把圖形複製到剪貼簿，不要使用下拉功能表Edit的Copy

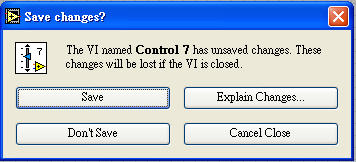

關閉Control視窗，跳出的對話方塊選Don't Save，回到前置面板

從前置面板的下拉式功能表Edit點選Paste，把剪貼簿內的圖形貼到前置面板上，要做幾種顏色就貼幾個

這次要做8種顏色所以貼上8個

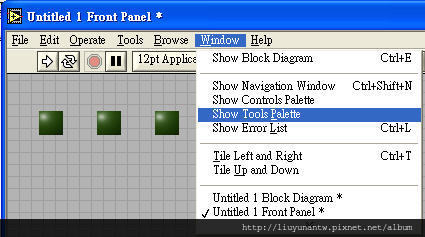

叫出工具面板

點選工具面板下方前景色方塊，會跳出選色對話方塊，選擇要的色彩

前景色變成選擇的顏色切換成塗色模式，滑鼠游標變成一支筆的形狀

依序對之前貼上的圖形塗上想要的顏色

塗完後點選工具面板上方圖示，脫離塗色模式

從下拉式功能表選Cut或Copy點選剛才塗色的圖形其中之一，注意現在開始圖形放進去Pict Ring的順序就是將來顏色顯示的順序

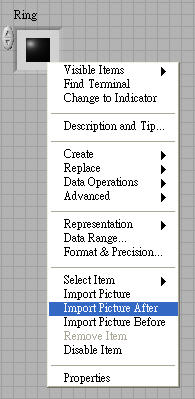

對Pict Ring元件按滑鼠右鍵跳出選單，一開始Pict Ring內沒有圖形，所以點選Import Picture，把前一步驟的圖形貼上

Pict Ring有圖形後再下一個圖形選Import Picture After，新增並貼上圖形，依序把圖形貼完

對Pict Ring元件按滑鼠右鍵跳出選單點選改變Pict Ring成為輸入狀態

把Pict Ring放進Array
